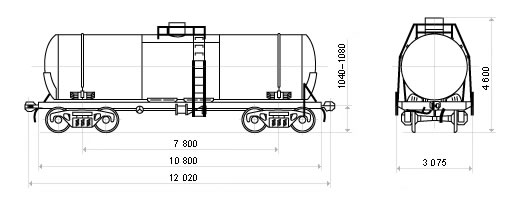

Модель: 15-1407 и 15-1407-01
Цистерны модели 15-1407 и 15-1407-01 для перевозки сжиженных углеводородных газов (пропана)
Назначение и особенности эксплуатации
4-осные цистерны 15-1407 и 15-1407-01 предназначены для безопасной транспортировки сжиженных углеводородных газов (СУГ), преимущественно пропана (класс опасности 2.1 по ДОПОГ). Основные сферы применения:
Газоснабжение населенных пунктов
Промышленные предприятия (металлургия, химия)
Агропромышленный комплекс (отопление теплиц)
Автозаправочные станции (АГЗС)
Конструктивные особенности
Котел цистерны:
Материал: низколегированная сталь 09Г2С (морозостойкая)
Рабочее давление: 1.8 МПа (18 кгс/см²)
Испытательное давление: 2.7 МПа (27 кгс/см²)
Толщина стенок: 14-16 мм
Объем: 50-54 м³ (в зависимости от модификации)
Теплоизоляция: пенополиуретан + защитный кожух
Системы безопасности:
Два предохранительных клапана
Аварийный сброс давления
Датчики контроля уровня и давления
Защита от переполнения (ограничение 85% заполнения)
Технологическое оснащение:
Верхние загрузочные устройства с дистанционным управлением
Нижний слив с системой подогрева
Автоматизированный контроль параметров (в модификации -01)
Модификации
| Модель | Основные отличия |
|---|---|
| 15-1407 | Базовая версия с механическим управлением |
| 15-1407-01 | Модернизированная версия с автоматизированным контролем параметров |
Эксплуатационные требования
Обязательное освидетельствование каждые 5 лет
Персонал должен иметь допуск к работе с СУГ
Запрещено совмещение с окислителями
Обязательная проверка герметичности перед каждой загрузкой
Производители и аналоги
Основной производитель: Алтайвагон (Барнаул)
Аналоги:
15-1405 (устаревшая модель)
15-1410 (модернизированная версия)
Особые отметки
Требуется специальное разрешение на перевозку
Обязательная маркировка («Огнеопасно», № UN1978)
Запрещена перевозка в пассажирских поездах
Цистерны соответствуют требованиям:
ГОСТ 26377-84
Правилам перевозки опасных грузов (ДОПОГ/RID)
Для получения полных технических параметров рекомендуется обращаться к заводской документации.
Технические характеристики
| Для перевозки сжиженных углеводородных газов и легкого углеводородного сырья. | ||
| Модель | 15-1407 | 15-1407-01 |
| Тип вагона | — | — |
| Грузоподъемность, т | 23 | 31,2 |
| Масса тары вагона, т | 35,9 | 33,3 |
| Объем котла, куб.м | 54 | 54,8 |
| Скорость конструкционная, км/ч | 120 | 120 |
| Габарит | 02-ВМ (02-Т) | 02-ВМ (02-Т) |
| База вагона, мм | 7800 | 7800 |
| Длина, мм: — по осям сцепления автосцепок — по концевым балкам рамы (длина рамы) | 12020 10800 | 12020 10800 |
| Высота от УГР максимальная, мм | 4600 | 4600 |
| Количество осей, шт. | 4 | 4 |
| Модель 2-осной тележки | 18-100 | 18-100 |
| Наличие переходной площадки | нет | нет |
| Наличие переходной площадки с ручным тормозом | нет | нет |
| Наличие стояночного тормоза | есть | есть |
| Диаметр котла внутренний, мм | 2600 | 2600 |
| Длина котла наружная, мм | 10800 | 10800 |
| Удельный объем, куб.м/т | 2,3 | 1,76 |
| Количество верхних люков, шт. | 1 | 1 |
| Наличие уклона котла к сливному прибору | нет | нет |
| Условное рабочее давление в котле (по регулеровке предохранительного клапана), МПа (кгс/см2) | 2,08 (20,8) | 2,08 (20,8) |
| Давление, создаваемое в котле при гидравлическом испытании, МПа (кгс/см2) | 3,0 (30,0) | 3,0 (30,0) |
| Количество секций котла, шт. | 1 | 1 |
| Наличие паро-обогревательной рубашки | нет | нет |
| Наличие теплоизоляции | нет | нет |
| Наличие теневой защиты | есть | нет |
| Наличие предохранительного клапана | есть | есть |
| Наличие предохранительно-впускного клапана | нет | нет |
| Способ налива и слива | верхний — передавливанием | верхний — передавливанием |
| Количество лестниц, шт. — наружних — внутренних | есть нет | есть нет |
| Максимально допустимая температура загружаемого продукта, оС | — | — |
| Прим.: У исполнения 15-1407-01 котел цистерны установлен на платформу рамной конструкции. | ||
